167 kVA Tiirka Ku Rakiban Badal Qaybinta-24.94/0.12/0.24 kV|Kanada 2024

01 Guud

1.1 Sharaxaada Mashruuca

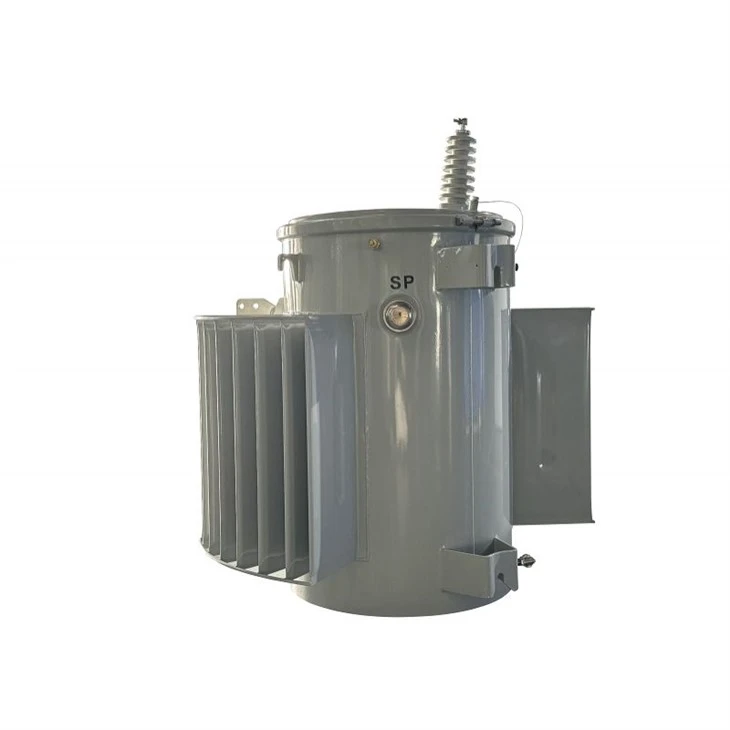

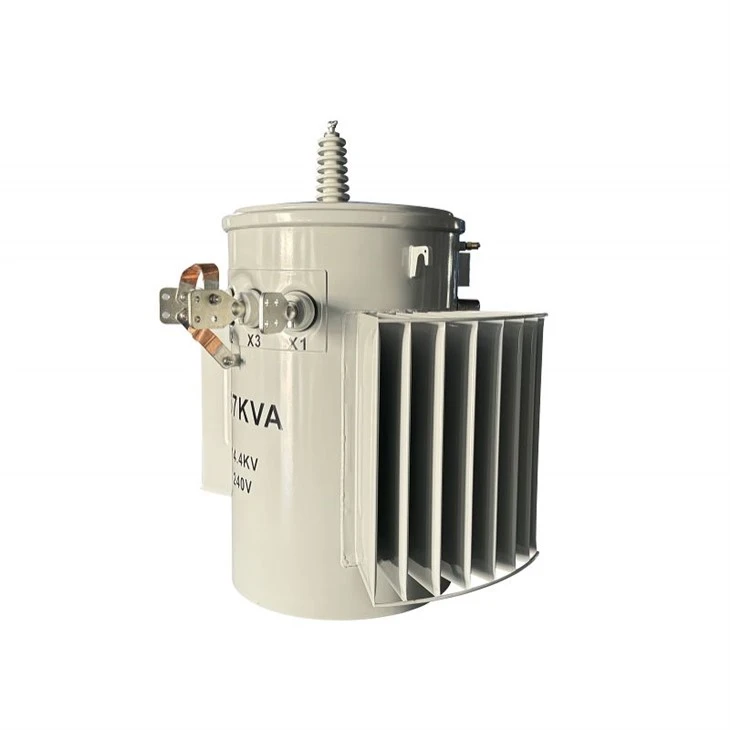

167 kVA hal waji oo tiir ku rakiban transformer ayaa la geeyey Kanada sanadka 2025. Awoodda lagu qiimeeyay taransfooriyaha waa 167 kVA oo leh ONAN qaboojin. Korantada aasaasiga ah waa 24.94GrdY/14.4 kV oo leh ± 2*2.5% cabirka garaaca (NLTC), korantada labaad waa 0.12/0.24 kV, waxayna sameeyeen koox vector ah oo ah Ii6.

Tiirkan 167kVA{1}ku dhejiyay taransfooriyaha waa xal adag oo la isku halayn karo oo loogu talagalay qaybinta tamarta hufan ee shabakadaha korantada. Ku qalabaysan sifooyin difaac iyo hawleed lagama maarmaan ah, waxay hubisaa waxqabadka badbaadada iyo xasilloonida ee xaaladaha deegaanka ee kala duwan. Qaybaha muhiimka ah waxaa ka mid ah qalabka gargaarka cadaadiska si loo yareeyo khaladaadka gudaha iyadoo la sii daayo cadaadiska xad-dhaafka ah, taageeraha xirayaasha ee kor loogu qaadayo xirayaasha qalliinka si looga ilaaliyo xad-dhaafka, iyo nidaamka Ciladda Gudaha (IFD) ee la socodka la xoojiyey iyo aqoonsiga khaladka hore.

Intaa waxa dheer, transformerku waxa uu leeyahay tamar-bedeshe-, taas oo u ogolaanaysa hagaajinta gacanta ee saamiga danabka si uu u waafajiyo shuruudaha culayska ee kala duwan marka-tamar la sameeyo Cufnaanta, waarta, iyo injineernimada si ay u fududaato dayactirka, cutubkani wuxuu ku habboon yahay isticmaalka iyo codsiyada warshadaha ee dalbanaya qaybinta awood la isku halleyn karo.

1.2 Tilmaamaha Farsamada

167 kVA tiirka ku rakiban qalabka beddelka nooca iyo xaashida xogta

1.3 Sawirro

167 kVA tiirka ku rakiban jaantuska beddelka sawirka iyo cabbirka.

02 Wax-soo-saarka

2.1 Core

Xarigga birta silikoonku waxa ay si joogto ah ugu dhaawacmaan mishiinada saxda ah ee giraanta ama iskutallaabta laga tallaabay -qayb (tusaale, leydi ama u dhow-wareeg) si ay u sameeyaan wareeg birlab xiran. Dabaysha ka dib, annealing ayaa la sameeyaa si loo yareeyo walbahaarka farsamada oo kor loogu qaado sifooyinka magnetic. Jidka birlab la'aanta ah wuxuu baabi'iyaa khasaaraha dheeraadka ah ee ay keento is-waafajin la'aanta iska caabbinta magnet-ka ee kala-goysyada koofiyadaha la dhejiyay. Wareegga birlabeedka xiran wuxuu yareeyaa qulqulka qulqulka, isagoo hubinaya qaybinta qulqulka magnetic lebbiska, oo leh waxtarka asaasiga ah ee ka sarreeya 99%.

2.2 Dabaylaha

Qaabaynta siliga LV-foil + HV ee biraha ku rakiban{1} Qaab dhismeedka siman wuxuu kordhiyaa qaboojinta aagga dusha sare, isagoo kor u qaadaya waxtarka saliidda ama qaboojinta hawada. Multi-dahaarka lakabka ayaa wanaajisa qaybinta goobta korantada, iyadoo yaraynaysa dheecaanka qayb ahaan (PD). Dabaylaha bireedku waxay yareeyaan qallafsanaanta shucaaca; Dabaysha siliga HV waxay u isticmaashaa dahaarka la xoojiyay ee korontadu. Caleenta aluminiumku waxay yaraynaysaa miisaanka, oo ku habboon dhejinta tiirka.

2.3 Haanta

Alaabtayadu waxay la kulmaan kala soocida iska caabbinta daxalka C4.

1- Kobcinta Xakamaynta Geedi socodka Waxaanu ku xoojinay habkayaga dahaarka iyada oo la hagaajinayo pretreatment dusha sare, nadiifinta adag, iyo borotokoolka daaweynta kiimikaad si loo baabi'iyo faddaraynta substrate, iyadoo la hubinayo qeexida dhumucda dahaarka ee dammaanad qaadaya.

{{0}Horumarinta Qaabdhismeedka Waxaanu hirgalinay daawaynta tolitaanka alxanka ee xidhan dhamaan xubnaha muhiimka ah si aanu uga hortagno dhexgalka qoyaanka qaybaha gudaha

2.4 Dhammaystir waara



Transformers-yada waxaa loo rinjiyeeyay si adag iyadoo loo eegayo qeexitaannada. Qaybaha birta ayaa si farsamaysan loo hagaajiyay oo si fiican ayaa looga nadiifiyay burooyinki, miridhku, iyo wasakhooyinka. Rinjiga dareeraha ah ama budada ah{2}polyester ama polyurethane{3}} ayaa loo marsaday si isku mid ah, oo daboolaya dhammaan qaybaha oo la isku daray haanta iyo xayndaabka si loo ilaaliyo buuxda. Dhammaadka cawliga ee ASA 70 waxa uu la kulmaa ANSI C57.12.28 oo waxa uu gudbiyaa 1500{8}saac tijaabo buufin milix ah, oo dusha sare aan boodh lahayn oo aan la taaban rinjiyeynta ka dib.

2.5 Kulanka ugu dambeeya

1. Golaha dabaysha

Si isdaba joog ah ugu dheji dabaylaha HV iyo LV ee xudunta nabarka, adoo hubinaya meelaynta saxda ah ee qaybaha dahaarka iyo xidhitaanka makaanikada.

2. Isku xirka Korontada

Ku xidh tiirarka (HV/LV terminal, tuubada beddesha) adoo isticmaalaya alxanka ama bolting si aad u dhamaystirto wareegyada korantada ee u dhexeeya dabaylaha, ka dibna hubi caabbinta xidhiidhka.

3. Xudunta - Qalajinta gariiradda

Habka Qalajinta Foornada: Geli qaybta firfircoon ee la soo ururiyey (core + windings) foornada qallajisa si aad u kululaato-wareegga hawada ama uumiga{2}wejiga qallajinta 105-130 darajo 48-72 saacadood ilaa inta qoyaanka dahaarka uu ka yar yahay ama la mid yahay 0.5%.

4. Rakibaadda Haamaha

Si dhakhso leh ugu wareeji qaybta firfircoon ee engegan taangiga si aad uga hortagto nuugista qoyaanka, ka dibna ku ilaali boolal isku dhejis ah.

5. Rakibaadda Agabka

Ku rakib bushings, valve gargaarka cadaadiska, IFD, iwm.

6. Buuxinta Saliidda Vacuum

Duri saliid qallalan oo qallalan hoostiisa faakuumka.

03 Qaybaha Beddelka Qaybinta ee Ku Rakiban

HV Bushing	LV Bushing
Xarigga Copper	Taageerada xadhiga
IFD	Qalabka Rellef Cadaadis
Dami-Tababada wareegga wareegga	Terminalka dhulka



04 Tijaabinta

05 Baakaynta iyo dhoofinta

06 goobta iyo kooban

Sida qayb muhiim ah oo ka mid ah shabakadaha awood qaybinta, hal - tiirka wejiga{1}ku rakiban transformer waxa uu bixiyaa nakhshad is haysta, rakibid fudud, iyo hawl qabad la isku halayn karo, taas oo ka dhigaysa mid ku haboon shabakadaha magaalooyinka iyo miyiga, beeraha warshadaha, iyo sahayda korontada. Ka go'an tayada iyo hal-abuurka, waxaan ku dadaaleynaa in aan gaarsiinno badbaado, hufan, iyo xalal koronto oo waara macaamiisha adduunka oo dhan. Fadlan nala soo xiriir si aad u hesho macluumaad dheeraad ah ama ikhtiyaarrada adeegga la habeeyey.
